Câmara de Teste de Choque Térmico | Two-Zone
Transferência Automática de Amostras | Configurações de Temperatura A/B/C | Capacidades Personalizáveis

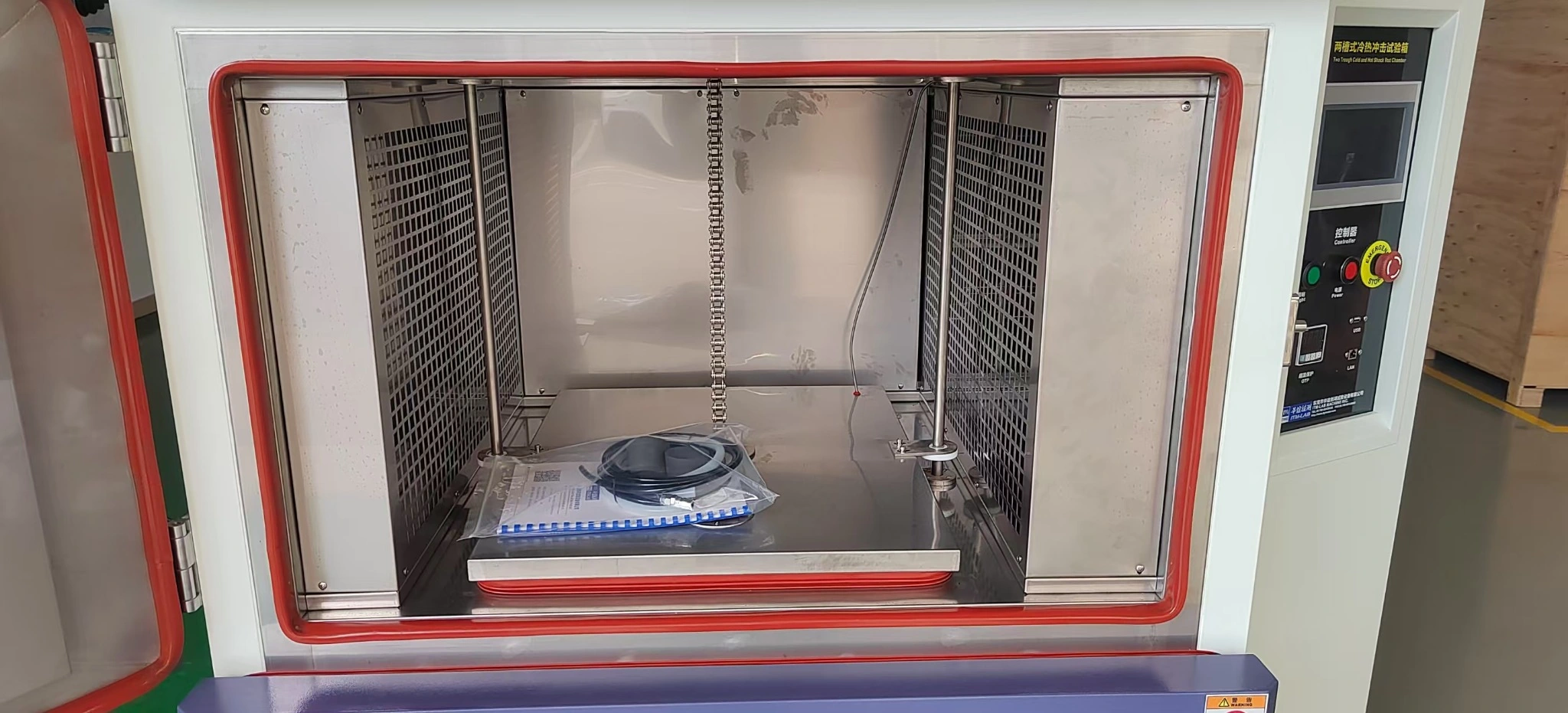

A Câmara de Teste de Choque Térmico de Duas Zonas da Série ITM-LAB CTS foi projetada para avaliar a resistência de componentes eletrônicos, peças automotivas, semicondutores e materiais industriais a mudanças súbitas de temperatura.
Com câmaras independentes de temperatura e de frio, o sistema transfere automaticamente amostras de teste entre duas zonas de temperatura para avaliar possíveis falhas causadas por expansão térmica, contração e tensão do material.
Disponível em capacidades de 50L–300L, com configurações personalizadas para atender a diferentes requisitos de teste.
Especificações-chave
-
Opções de baixa temperatura: −40°C / −55°C / −65°C
-
Faixa de choque de alta temperatura: +60°C a +150°C
-
Flutuação de temperatura: ±0,5°C
-
Capacidade da Câmara: 50L–300L / Personalizável
-
Transferência de Amostra: Automática
-
Câmara interna: SUS304 Aço Inoxidável
Principais Recursos | Ponto de venda
- Zonas Independentes de Quente e Frio
Zonas de temperatura separadas permitem mudanças rápidas na temperatura de exposição da amostra sem aquecer e resfriar repetidamente um único espaço de teste.
- Transferência Automática de Amostras
A cesta da amostra se move automaticamente entre as câmaras quente e fria de acordo com o ciclo de teste programado.
- Três configurações de temperatura
O Tipo A (−40°C), Tipo B (−55°C) e Tipo C (−65°C) estão disponíveis para diferentes requisitos de testes em baixa temperatura.
- Controle de Temperatura Estável
Flutuação de temperatura de ±0,5°C sob condições de operação especificadas.
- Construção de Câmara Durável
Interior de aço inoxidável SUS304 com isolamento térmico e vedação para operação laboratorial.
- Operação Programável
Controle automático das configurações de temperatura, períodos de exposição, transferência da amostra e ciclos de teste.
Especificações Técnicas
Modelos Disponíveis
| Model | <º estilo="largura: 20,9966%; altura: 36,6667px;">CapacidadeDimensões internas (W ×D × H) | |
|---|---|---|
| CTS-50L | 50 L | 350 × 360 × 400 mm |
| CTS-100L | 100 L | 500 × 400 × 400 mm |
| >CTS-150L | 150 L | 600 × 500 × 500 mm |
| CTS-200L | 200 L | 650 × 500 × 620 mm |
| CTS-300L | 300 L | 900 × 670 × 500 mm |
| Personalizado | A pedido | De acordo com os requisitos do espécime |
Temperatura e Desempenho do Sistema
| Parâmetro | <º estilo="largura: 45,9697%; altura: 40,6667px;">Especificação|
|---|---|
| Chamber Design | Two-Zone (Quente e Frio) |
| Tipo A de Baixa Temperatura | −40°C |
| Tipo B de Baixa Temperatura | −55°C |
| Low-Temperature Type C | −65°C |
| Faixa de Choque de Alta Temperatura | +60°C a +150°C |
| Faixa de Temperatura de Pré-aquecimento | +60°C a +200°C |
| Faixa de Temperatura de Pré-resfriamento | −70°C to 0°C |
| Flutuação de Temperatura | ±0,5°C |
| Transferência de Amostra | Automático |
| Material da Câmara Interna | SUS304 Stainless Steel |
| Método de resfriamento | Refrigeração a Ar / Refrigeração a Água |
Como funciona a câmara de choque térmico de duas zonas
A Série CTS mantém ambientes separados de quente e frio. Durante os testes, um mecanismo automático de transferência move a cesta da amostra entre as duas câmaras de acordo com o tempo de exposição programado e a contagem de ciclos.
Esse processo cria mudanças rápidas na temperatura de exposição da amostra e ajuda a avaliar os possíveis danos causados por estresse térmico repetido.
Aplicações Típicas
A Série CTS suporta testes de confiabilidade contra choques térmicos para:
-
Eletrônica Automotiva: ECUs, sensores, conectores e módulos eletrônicos.
-
Semicondutores: Pacotes de CI e componentes eletrônicos.
-
Conjuntos de PCB: Soldas, placas de circuito e conexões eletrônicas.
-
Componentes da Bateria: Materiais, conectores e caixas relacionados à bateria, sujeitos aos requisitos de segurança da amostra.
-
Materiais Industriais: Plásticos, borracha, vedações, adesivos e compósitos.
Padrões de Teste Aplicáveis
A Série CTS pode ser configurada para procedimentos relevantes de choque térmico, incluindo:
-
IEC 60068-2-14 — Mudança de Temperatura (Teste Na)
-
GB/T 2423,22 — Mudança de Temperatura
-
Método MIL-STD-810H 503.7 — Choque de Temperatura
-
JEDEC JESD22-A106 — Choque Térmico
A aplicabilidade do teste depende do procedimento selecionado, condições de temperatura, carga de amostra, desempenho de transferência e configuração da câmara.
Testes de Fábrica antes do Envio
O ITM-LAB realiza inspeções pré-embarque e verificações funcionais das câmaras de choque térmico CTS, incluindo operação da câmara relevante, transferência automática de amostras e funções de controle.
Solicite um orçamento
Encontre a câmara de choque térmico certa para o seu teste
O ITM-LAB oferece câmaras de choque térmico CTS de duas zonas padrão e personalizadas para testes de confiabilidade industrial.
Para receber uma configuração e orçamento adequados, por favor, forneça:
-
Dimensões e peso da amostra
-
Temperaturas de teste altas e baixas exigidas
-
Tempo de exposição e ciclos de teste
-
Padrão de teste aplicável
-
Capacidade preferencial da câmara
- Para que serve uma câmara de teste de choque térmico de duas zonas?
Uma câmara de choque térmico de duas zonas avalia como os produtos resistem a mudanças súbitas entre altas e baixas temperaturas. É comumente usado para testar eletrônicos automotivos, pacotes de semicondutores, PCBs, conectores, sensores e materiais industriais para possíveis falhas causadas por estresse térmico repetido.
- Como funciona a câmara de choque térmico de duas zonas do CTS?
A Série CTS utiliza câmaras quentes e frias separadas. Um mecanismo automático de transferência move a cesta da amostra entre as duas zonas de temperatura de acordo com o tempo de exposição programado e os ciclos de teste.
- Quais faixas de temperatura estão disponíveis?
A Série CTS oferece três configurações de baixa temperatura:
-
Tipo A: −40°C
-
Tipo B: −55°C
-
Tipo C: −65°C
A faixa de choque de alta temperatura varia de +60°C a +150°C. Configurações personalizadas podem ser discutidas de acordo com requisitos específicos de teste.
- Quais padrões de teste são aplicáveis?
A Série CTS pode ser configurada para procedimentos de teste de choque térmico como IEC 60068-2-14 Teste Na, GB/T 2423.22, MIL-STD-810H Método 503.7 e JEDEC JESD22-A106.
A compatibilidade com um padrão específico depende das condições de temperatura necessárias, carga de amostra, desempenho de transferência e configuração selecionada da câmara.
- Quais capacidades de câmara estão disponíveis?
As capacidades padrão incluem 50L, 100L, 150L, 200L e 300L. O ITM-LAB também oferece dimensões personalizadas da câmara com base no tamanho, quantidade e requisitos de teste da amostra.
- Que informações são necessárias para solicitar uma citação?
Por favor, forneça as dimensões e o peso da amostra, as altas e baixas temperaturas exigidas, o tempo de exposição, o número de ciclos de teste, o padrão de teste aplicável e a capacidade preferida da câmara.
O ITM-LAB irá revisar esses requisitos e recomendar uma configuração adequada de câmara de choque térmico CTS.
