Uma RFQ típica para um testador de pull de terminal de fio pode dizer:
>18 fio AWG.
Teste de puxada do terminal crimp.
Requisito mínimo: 100 N.
Preciso de uma máquina de pull-test.
Parece específico, mas ainda não há informações suficientes para selecionar o sistema de teste.
O valor de 100 N pode ser a força mínima que a crimpadura finalizada deve suportar. Isso não nos diz quanta força uma boa conexão realmente gerará antes da falha. Também não nos diz como o terminal deve ser segurado, quanto fio livre está disponível para agarrar ou qual especificação define as condições de teste.
Antes de selecionar uma célula de carga, normalmente pediríamos o desenho ou amostra do terminal, construção do fio, requisito de teste aplicável, faixa esperada de força de ruptura e volume diário da amostra.
Esse é o ponto prático de partida para um teste de crimp pull: defina as condições de conexão e teste antes de escolher a máquina.
O que um teste de crimp pull mede?
Neste guia, crimp pull testing significa aplicar carga de tração na conexão entre um condutor de fio e seu terminal ou contato crimpado.
Essa fronteira é importante porque vários testes de conectores podem parecer semelhantes uma vez que a amostra é montada em um testador de força.
Puxar o condutor do barril de crimpagem é um teste de tração de crimp. Puxar um contato de sua carcaça do conector é um teste de retenção de contato. Separar duas metades do conector é um teste de força de acoplamento ou desacoplamento.
Todos podem produzir resultados em newtons, mas avaliam interfaces diferentes.
Para um teste de crimpagem, a conexão de interesse é:
Condutor → Terminal de Crimp Barrel →
O teste avalia a integridade mecânica dessa conexão sob as condições definidas pelo método de teste aplicável e pelo requisito do produto.
Se sua aplicação envolve puxar o terminal da carcaça em vez do condutor da crimpação, veja nosso Teste de Força de Puxão do Conector
IEC 60352-2, EIA-364-08C e Requisitos do Produto
Duas referências aparecem frequentemente em testes de crimpagem de terminais de fio.
IEC 60352-2:2024 cobre conexões crimpadas sem solda dentro de seu escopo definido e fornece requisitos, métodos de teste e orientações práticas para conexões crimpadas.
EIA-364-08C aborda testes de resistência à tração para contatos e condutores de conectores elétricos.
Para a seleção de equipamentos, no entanto, conhecer o número padrão é apenas parte do trabalho.
O método de teste estabelece como a conexão é testada. O terminal, chicote, produto ou especificação do cliente aplicável estabelece o que a conexão finalizada deve alcançar.
Essa distinção importa quando alguém encontra uma tabela de força de tração online e assume que o valor mostrado para um determinado tamanho de fio automaticamente se torna o critério de aceitação para cada terminal que usa esse condutor.
Não tem.
Se uma RFQ simplesmente disser "IEC crimp pull test", ainda pediríamos o método exato aplicável e a especificação do cabo, chicote, terminal ou cliente utilizado.
Por que dois crimps bonitos podem produzir forças de tração diferentes
Um teste de crimp pull é frequentemente tratado como uma inspeção final de um terminal finalizado. Em uma linha de produção, é mais útil pensar no resultado como um resultado de todo o processo de crimpagem.
Suponha que uma linha normalmente produza resultados de puxada em torno de 85–95 N. Durante um turno, várias amostras começam a falhar na faixa de 60 N alto.
O tamanho do fio não mudou. Nenhum dos dois possui o número da peça do terminal ou a máquina de teste de puxada.
O testador não seria a primeira coisa a culpar.
A investigação deve avançar para o montante. A inserção do condutor mudou? Os fios foram cortados durante o decapagem? A altura de crimpagem ainda está dentro do alvo do processo? O terminal está posicionado corretamente no aplicador? As ferramentas estão gastas ou contaminadas?
Uma crimpadura finalizada pode parecer aceitável vista de fora enquanto seu comportamento mecânico já mudou.
Essa é uma das razões pelas quais o pull testing é útil para crimp controle de qualidade. Uma mudança nos resultados do teste pode ajudar a expor uma alteração no processo antes que essa mudança se torne óbvia apenas pela inspeção visual.
Por que a luminária importa em um teste de puxão de terminal de fio
Em muitas aplicações de crimpagem, o projeto de luminárias importa mais do que comprar uma estrutura de tração maior.
As duas extremidades da amostra apresentam problemas de aderência completamente diferentes. Um é o fio flexível; o outro pode ser um terminal circular, terminal de lâmina, terminal de barril aberto ou contato de conector pequeno.
Eles não devem ser tratados simplesmente como dois exemplares convencionais de tração.
Segurando o terminal
O terminal deve permanecer contido durante a retirada sem que o dispositivo suporte artificialmente a conexão avaliada.
A solução depende fortemente da geometria.
Um terminal de anel pode frequentemente estar localizado ao redor de um pino adequado. Um contato pequeno pode precisar de uma placa ranhurada ou suporte específico para geometria. Outras formas terminais requerem seu próprio arranjo de contenção.
O objetivo não é a pressão máxima de fixação. É
Segurando o fio
A extremidade oposta cria um problema diferente.
Uma empunhadura de fio que funciona bem em um cabo isolado de PVC relativamente grosso pode não funcionar igualmente bem com um fio menor ou mais macio.
Grip insuficiente pode permitir escorregamento. Pressão localizada demais pode danificar o isolamento ou condutor e criar um novo ponto de falha na borda da mandíbula.
O comprimento disponível do fio livre também importa. Um conjunto de produção perfeitamente válido pode deixar muito pouco fio reto entre o terminal e outro componente, tornando o carregamento da amostra mais difícil do que a própria faixa de força sugere.
Mantendo o pull alinhado
O alinhamento é a terceira parte do problema do luminário.
Se a linha de puxada não passar pelo eixo de crimpagem pretendido, parte da força aplicada da máquina pode ser usada para dobrar ou girar o terminal em vez de carregar a conexão crimpada principalmente em tração.
A leitura da força pode ainda parecer perfeitamente normal na tela.
O caminho de carga pode não ser.
A crimpadura estava fraca — ou a configuração do teste falhou?
Quando um resultado parecer errado, inspecione a amostra antes de mudar o processo de produção.
Uma força de pico baixa pode vir da própria crimpadura. Também pode vir da forma como o espécime foi montado.
A distinção fica mais fácil se as observações forem separadas em dois grupos.
Comportamento do espécime
Retirada do condutor significa que o condutor se separou da conexão crimpada. A força resultante pode então ser avaliada de acordo com o requisito aplicável.
Quebra de fio é um evento diferente. O condutor falhou em vez de simplesmente puxar para fora do cano, então o resultado deve ser interpretado de acordo com o método aplicável, em vez de ser automaticamente classificado como equivalente a puxar para fora.
Problemas de configuração de teste
Deslizamento da empunhadura com fio significa que ocorreu movimento entre a amostra e a empunhadura.
Deslizamento terminal significa que a restrição não manteve o terminal consistentemente.
Rotação ou curvatura terminal pode indicar que a geometria do fixador não se adequa à amostra.
Puxar fora do eixo introduz um componente de carga que não foi planejado em um teste de tração axial simples.
Um resultado baixo causado por escorregamento do fio na empunhadura não deve ser automaticamente tratado como evidência de uma crimpagem fraca.
Da mesma forma, se várias amostras se curvarem consistentemente na mesma direção antes da falha, o dispositivo merece inspeção antes que a máquina de crimpagem seja ajustada.
Quando a curva força-deslocamento é útil
Para verificações de produção rotineiras, a força máxima pode ser tudo o que a especificação exige.
A curva se torna mais útil quando os resultados começam a se comportar de forma diferente ou quando uma nova configuração de teste está sendo desenvolvida.
Considere dois espasmes:
Amostra B: 104 N pico
Em um relatório de aprovação/reprovação, eles parecem quase idênticos.

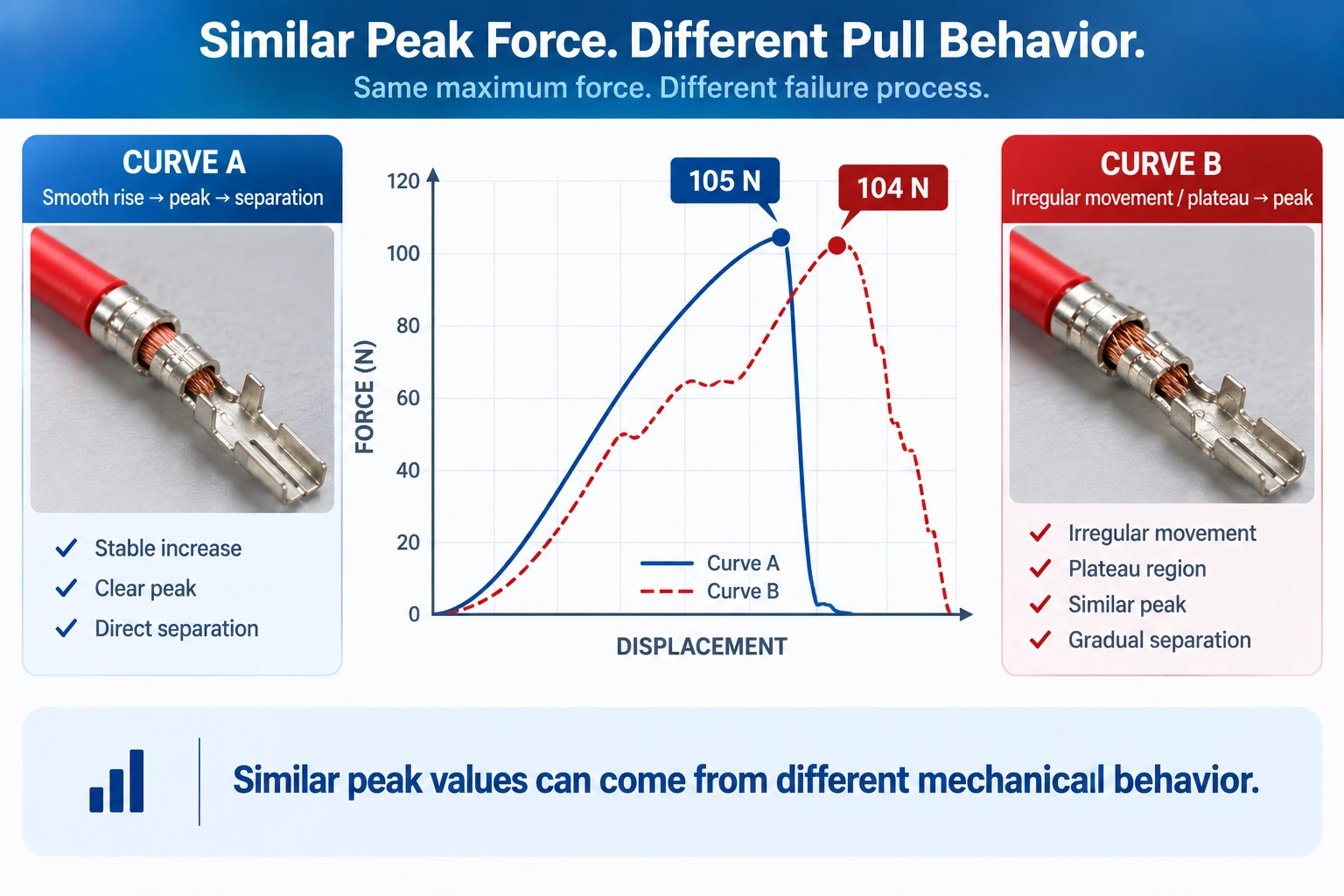

As curvas podem contar uma história diferente.
A amostra A pode subir suavemente até um máximo distinto antes da separação. A amostra B pode apresentar um platô irregular e um movimento substancialmente maior antes de atingir um pico semelhante.
Esse padrão, por si só, não diagnostica um defeito específico de crimp. O movimento extra pode vir da amostra, do movimento do terminal, do deslizamento do fio ou de outra parte do sistema.
O que a curva mostra é que os dois testes não se comportaram da mesma forma.
Para desenvolvimento, solução de problemas ou comparação de processos, essas informações podem ser valiosas. Para controle de qualidade de produção repetitivo, força máxima mais uma observação clara do modo de falha pode ser suficiente.
Por que um requisito de 80 N não significa que você precisa de um testador de 80 N
Esse é um dos erros mais fáceis de cometer ao especificar uma máquina de teste de
Suponha que o requisito do produto diga:
Isso é um limite de aceitação. Isso não significa que uma boa conexão vai falhar a 80 N.
Imagine que os dados históricos de produção mostram resultados normais em torno de 120–150 N, enquanto amostras particularmente fortes podem chegar a 180 N antes da falha.
O sistema de teste ainda precisa medir esses amostras.
Esses valores são ilustrativos, não exigências universais de crimp.
A lição sobre equipamentos é o que importa:
Ir para o extremo oposto não é necessariamente melhor. Instalar uma célula de carga muito maior simplesmente porque oferece mais capacidade pode ser desnecessário quando toda a aplicação é de baixa força.
Para um fornecedor de máquinas, dois valores de força são, portanto, mais úteis do que um:
Qual é o requisito mínimo de aceitação?
and
Como Selecionar uma Máquina de Teste de Crimp Pull
Uma vez que a amostra e a faixa de força de trabalho são compreendidas, a seleção de equipamentos torna-se muito mais simples.
Uma sequência prática é:
Fio e terminal → força de ruptura esperada → célula de carga → fixação de terminal → agarrão de fio → alinhamento → velocidade de teste → resultado necessário → volume diário → configuração da máquina
Essa ordem é intencional.
Testes terminais de baixa força são frequentemente limitados pela faixa de medição e pelo manuseio da amostra, em vez da capacidade máxima da estrutura de tração.
Uma máquina pode ter capacidade de força muito maior do que suficiente e ainda ser inconveniente para o trabalho se o terminal não puder ser localizado consistentemente ou se o fio escorregar durante o teste.
O volume diário também altera a configuração.
Um laboratório de desenvolvimento que produz dez amostras por dia pode tolerar mais ajustes manuais dos aparelhos. Uma fábrica de arnês que teste 300 amostras por dia vai se importar muito mais com o acesso ao carregamento, posicionamento repetível e operação da empunhadura.
Os resultados necessários também devem ser estabelecidos antes que o fluxo de trabalho de software e relatórios sejam finalizados. Alguns clientes só precisam de força máxima e aprovação/reprovação. Outros querem a curva força-deslocamento completa ou uma classificação de falha registrada para rastreabilidade.
Configurando o RS-8010A para Teste de Crimpagem
A maioria dos testes de puxar terminais de fio não requer uma estrutura estrutural de tração grande.
Eles precisam de um sistema de menor força que possa ser configurado ao redor da amostra.
The ITM-LAB RS-8010A Máquina Universal de Teste Servo está disponível em capacidades que vão de 50 N até 5 kN, tornando-se uma plataforma para avaliação de muitos terminais de fio e outros tensíveis de menor força aplicações.
Para testes de crimpagem, entretanto, a máquina é apenas uma parte do sistema.
Uma configuração prática pode incluir:
RS-8010A + célula de carga apropriada + empunhadura de fio + fixação de terminal + software de teste
A configuração exata depende da família de terminais.
Um cliente pode precisar de um dispositivo de localização relativamente simples. Um laboratório de chicotes de fios que lida com vários contatos pequenos de conector pode precisar de suportes de terminais intercambiáveis. Isolamento macio, comprimento curto do fio livre ou alto volume diário de teste podem alterar novamente o arranjo da pegada com fio.
Por isso um desenho terminal ou várias amostras físicas frequentemente nos dizem mais do que uma solicitação dizendo:
Precisamos de um testador de pull de 500 N.
O valor de 500 N ajuda a definir a capacidade.
A amostra nos diz como o teste deve funcionar.
Uma RFQ realista de chicote de fios
Considere este pedido:
Há informações suficientes para entender a aplicação, mas não o suficiente para finalizar o sistema de teste.
Primeiro, "IEC" precisa se tornar um método exato e uma especificação de produto aplicável.
Segundo, o requisito mínimo de 80 N não estabelece a faixa real da força de trabalho. Exemplares normais podem falhar apenas um pouco acima desse valor — ou substancialmente mais alto.
Terceiro, o desenho do terminal ou uma amostra física é necessário para avaliar a contenção e o alinhamento.
O comprimento livre disponível do fio pode afetar a disposição da empunhadura, enquanto a velocidade e saída de teste necessárias precisam corresponder ao método governante.
E então há o volume diário.
Com 300 espasmes por dia, o carregamento e o descarregamento fazem parte da decisão do equipamento. Um aparelho que mede com precisão, mas exige vários ajustes lentos para cada amostra, pode se tornar o gargalo.
Por isso a seleção de equipamentos funciona melhor quando a conversa começa com a amostra em vez de um número de capacidade da máquina.
O que enviar antes de solicitar um sistema de teste de pull de crimp
Para a maioria dos projetos, o ITM-LAB não precisa de um longo documento de especificação antes de avaliar a aplicação.
A informação mais útil é:
- Tamanho do fio e tipo de condutor
- Especificação do produto ou cliente
- Faixa real esperada de força de quebra
- Comprimento disponível do fio livre
- Volume de teste diário
- Número de tipos de terminais a serem testados
Se a força de ruptura esperada for desconhecida, amostras representativas finalizadas de crimp são úteis.
Para terminais incomuns, a geometria física pode ser mais importante para a seleção do fixo do que o requisito nominal de força.
Roteiro de Seleção de Equipamento de Teste de Crimpadura
FAQ sobre Teste de Crimp Pull
O que é um teste de crimp pull?
Um teste de crimp pull aplica carga de tração em uma conexão crimpada condutor-terminal-terminal para avaliar sua resistência mecânica. A força resultante e o comportamento da amostra são interpretados de acordo com o método de teste aplicável e o requisito do produto.
Um teste de crimp pull é o mesmo que retenção de contato?
Não. Um teste de crimp pull avalia a conexão de crimpagem conexão de crimpagem entre fio e terminal. A retenção de contato avalia se o contato permanece retido na carcaça do conector . Os equipamentos e os objetivos dos testes são diferentes.
Quanta força de tração um terminal de crimp deve suportar?
Não existe um único valor universal de força para cada terminal crimpado. O requisito depende do condutor, do sistema terminal, do padrão aplicável e da especificação do produto ou do cliente.
Qual é a diferença entre força mínima de tração e capacidade da máquina?
A força mínima de puxão é um requisito de aceitação. A seleção da máquina e da célula de carga deve levar em conta a força que uma amostra pode realmente gerar antes da falha, que pode ser consideravelmente maior que o valor mínimo de passagem.
Qual luminária é necessária para um teste de puxão de terminal de fio?
O sistema normalmente precisa de um dispositivo para prender o terminal e de uma pega adequada para segurar o fio. A disposição correta depende da geometria dos terminais, construção do fio, comprimento livre disponível e do caminho de carga pretendido.
Qual célula de carga devo usar para um teste de crimp pull?
Selecione a célula de carga em torno da faixa real de força de trabalho esperada, não apenas do valor mínimo de aceitação. Resultados históricos de testes ou amostras representativas são úteis quando a força de ruptura esperada é desconhecida.
Considerações Finais
Aplicar força de tração é a parte fácil de um teste de crimp pull.
As questões mais importantes são se a interface correta está sendo carregada, se o terminal e o fio estão sendo mantidos sem deslizamento ou curvatura indesejada, e se a faixa de medição reflete o que a amostra realmente fará.
Por isso, um requisito mínimo de 80 N mínimo não é informação suficiente para selecionar um testador.
O requisito de aceitação ajuda a definir aprovado/reprovado. A faixa real de força de quebra ajuda a dimensionar a célula de carga. A geometria terminal determina como a amostra deve ser contida. A construção de arame afeta a aderência. O volume diário influencia o quão prático o setup precisa ser.
Para muitas aplicações de terminais de fio de menor força, o ITM-lab RS-8010A fornece uma plataforma apropriada para avaliação, com capacidades disponíveis de 50 N a 5 kN. A configuração final ainda deve ser selecionada como um sistema de medição completo, e não apenas pela capacidade da máquina.
Se você já tiver um desenho de terminal ou várias amostras de crimpadura finalizadas, envie-as com o tamanho do fio, o requisito de teste aplicável e a faixa de força de tração esperada.
ITM-LAB pode então avaliar a configuração
